Paraméterek
| Max emelőmagasság | 11méter |
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 600 Watt |
| Emelőmagasság | 10,5 - 1,5 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 25 - 400 liter/perc |
| Nyomó csatlakozás | 6/4 col BM |
| Max bemerülési mélység | 5 méter |
| Max folyadék hőmérséklet | 40 °C |
| Max szemcseméret | 40 mm |
| Szivattyú átmérő | 205 mm |
| Szivattyú ház | Festett öntvény, menetes csatlakozókkal ellátva ISO 228/1 |
| Tengely | Rozsdamentes acél AISI 431 |
| Tengelytömítés | STA-12R Kerámia/Grafit/NBR |
| Járókerék | Technopolimer - Vortex |
| Maximális környezeti hőmérséklet | 40°C |
| Kábelhossz | 5 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Súly | 12kg |
| Termékkatalógus, adatlap | Pedrollo ZXm 1A/40 búvárszivattyú magyar nyelvű adatlapja (Kattintson ide!) Pedrollo ZXm 1A/40 búvárszivattyú angol nyelvű adatlapja (Kattintson ide!) |
Leírás

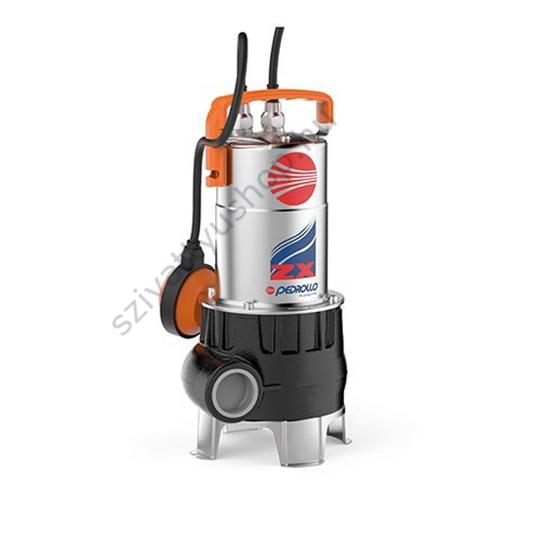

ZX1 vortex rendszerű átemelő szivattyú
Háztartási szennyezett víz átemelésére tervezett búvárszivattyú. Sok-sok éve bizonyít már hazánkban családi házaknál és esővíz gyűjtőkben. Közkedvelt választás könnyű telepítése és egyszerű használata miatt. Hidraulikája úgy van kialakítva, hogy a bekerülő szennyeződések minimálisan érintkezzenek csak vele, ezzel csökkentve a magakadás esélyét.
A Pedrollo ZXm 1A/40 előnyei
- Csendes és gyors: a szivattyú halk és gyorsan végez a szivattyúzási feladattal
- Tartós: minőségi anyagainak és dupla tengelytömítésének köszönhetően hosszú élettartamú
- Könnyen kezelhető és telepíthető: a szivattyú 12 kg, mely mobilissá teszi, így olyan helyeken is használható, ahol nincsen fix telepítése. Nyomócsonkjához rögzíthető slag, spiráltömlő és merev falú csövek is. Úszókapcsolója által automatikusan üzemel és védve van szárazon futástól.
- Vortex rendszer: a szivattyú minimálisan érintkezik a folyadékban található lebegő szennyeződésekkel, melynek köszönhetően alacsony a megakadás esélye. 40 mm átmérőig képes átereszteni.
- Országos szervizhálózat és alkatrészellátás
A szivattyú felépítése
A hidraulika háza öntöttvas speciális festéssel, mely ellenáll a korrozív hatásokkal szemben.
Nyomócsonkja 6/4" belső menetes, melyhez gyárilag egy 50-es tömlőre való könyökös csatlakozó tartozik.
A tartórész AISI 304 rozsdamentes acél.
A motor burkolata és palástja rozsdamentes acélból készül.
Járókereke vortex típusú technopolimer.
Motortengelye AISI 431 rozsdamentes acél.
Tengelytömítések:
- STA-12R Kerámia/Grafit/NBR
- Szimering 12x22x6
Csapágyazása 2 db 6201 ZZ.
Beépített kondenzátora 16μF 450 VL.
Motorja 220-240V-os, 50Hz-es, 600 Wattos, beépített hővédelemmel ellátva.
Mivel sok esetben szennyvízre is van használva, ezért opcióként egy megakadás elleni védelmet is ajánlunk hozzá: MP-S1 motorvédő (link)
Tápkábele 5 méter hosszúságú villásdugóval felszerelt H07-RN-F típusú elektromos kábel. 10 méteres hosszban is kapható.
Használati korlátai
Maximum 40°C-os szennyezett víz szállítására alkalmas, mely nem tartalmaz 40 mm átmérőnél nagyobb lebegő szennyeződéseket.
A készülék 5 méterig meríthető a víz szintje alá.
Folyamatos üzem esetén legalább 240 mm folyadéknak kell körülvennie, különben motorja nem kap megfelelő hűtést.
Minimális aknaméret, melybe telepíthető: 450x450x450 mm.
A szivattyút fagytól védett helyre lehet telepíteni.
Ürítési szintje 50 mm a talajtól számítva.
Befoglaló méretei:
- Legszélesebb pontja: 205 mm
- Magassága: 378 mm
Telepítési példák
Egyszerű telepítés víztelenítés esetére:
- Pedrollo ZXm 1A/40 szivattyú függesztőkötéllel ellátva
- Legalább 6/4"-os (Belső 40 mm) tömlő bilinccsel rögzítve egy megfelelő könyökös tömlőcsonkhoz
Telepítés szennyvíz eljuttatására a csatorna rendszerbe
- Pedrollo ZXm 1A/40 szivattyú függesztőkötéllel ellátva
- Legalább 6/4"-os (Belső 40 mm) spiráltömlő vagy 50-es KPE cső a megfelelő rögzítéssel/idommal a szivattyú nyomócsonkjára
- Szennyvíz visszacsapó szelep pl. Gumigolyós visszacsapó szelep 2" (link)
- Rákötés a csatorna fele menő gerincvezetékre
