Paraméterek
| Max emelőmagasság | 63méter |
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 750 Watt |
| Emelőmagasság | 61-31 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 10-80 liter/perc |
| Nyomó csatlakozás | 5/4 col belső menet |
| Max bemerülési mélység | 20 méter |
| Max folyadék hőmérséklet | 40 °C |
| Szivattyú átmérő | 150 mm |
| Szivattyú ház | Rozsdamentes acél AISI 304 |
| Tengely | Rozsdamentes acél AISI 431 |
| Tengelytömítés | Dupla: STA-17 Kerámia Grafit NBR, ST1-16 Szilícium-karbid Grafit NBR |
| Járókerék | Noryl FE1520PW |
| Kábelhossz | 20 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Súly | 14,8kg |
| Szállított mennyiség 40 méteren (4bar) | 67 liter/perc |
| Szállított mennyiség 50 méteren (5bar) | 50 liter/perc |
| Szállított mennyiség 60 méteren (6bar) | 15 liter/perc |
| Termékkatalógus, adatlap | Pedrollo UPm 2/4 búvárszivattyú magyar nyelvű adatlap (Kattintson ide!) Pedrollo UPm 2/4 ásott kút szivattyú angol nyelvű adatlap (Kattintson ide!) |
Leírás

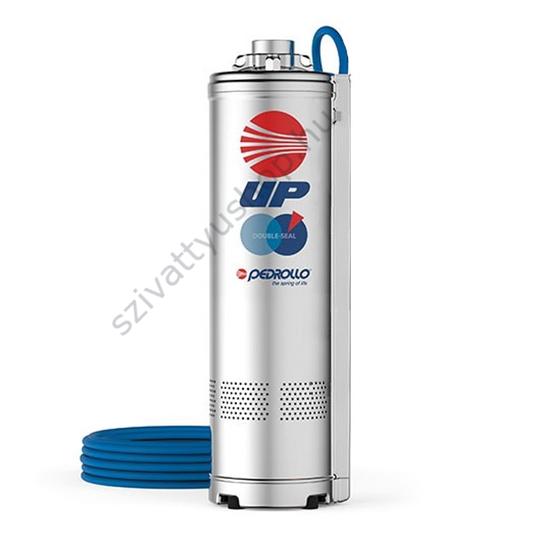

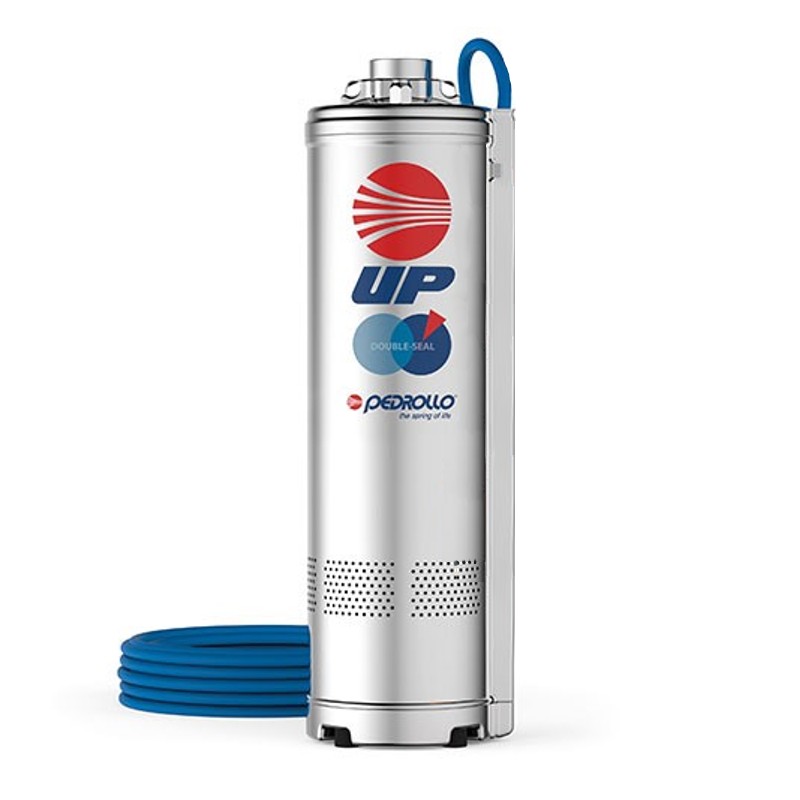

Pedrollo UP - Többfokozatú rozsdamentes acél búvárszivattyú
A Pedrollo gyártó NK szériájának továbbfejlesztett verziója. Az UPm 2/4 a széria nagy nyomású típusai közé sorolható, melynek köszönhetően alkalmas mélyebb kutakból vagy nagyobb szintkülönbségű terepen is megfelelő nyomást biztosítani. Alkalmas házi vízellátásra hidrofor tartállyal szerelve, öntözési feladatok ellátására, töltési és ürítési feladatokhoz, állatitatásra, kisebb tavak töltésére stb. Hálózati víz nyomását képes még 25 méteres szintkülönbségnél is biztosítani. (Ez természetesen függ a hely adottságaitól is.) Laza illesztésű hidraulikája minimálisra csökkenti a megszorulások esélyét. A minőségi szerkezeti anyagoknak köszönhetően hosszú élettartamú és kopásállóbb versenytársainál.
Az UP ásott kút szivattyú előnyei
- Pedrollo minőség: hatékony működés és hosszú élettartam
- Vízszintes és függőleges telepítési lehetőség. A vízszintes telepítéshez rendelhető külön telepítő készlet.
- Köpenyhűtés: a szivattyúzott víz hűti a motort
- Csendes üzem: a szivattyú zajszintje minimális és nem zavarja a környezetét
- Beépített légtelenítő szelep: a hidraulikában felgyülemlő levegő könnyen tud távozni a szivattyú tetején
- Motorba épített hővédelem
- Folyamatos üzemre tervezve
- Dupla tengelytömítés: motorját két darab kopásálló csúszógyűrűs tömítés védi a beázástól
- Átlagon felüli homoktűrés: 150 g/m3
A Pedrollo UPm 2/4 felépítése
A szivattyú köpenye és motor burkolata AISI 304 rozsdamentes acélból készül.
Nyomócsonkja 5/4" belső menetes, mely mellett található két fül függesztésnek kialakítva és egy légtelenítő szelep búvárharang effektus ellensúlyozására.
A járókerekek és a diffúzorok Norylból készülnek.
A motortengely AISI 431 saválló acélból készül.
Motorja 1x220-240V 50Hz 750W beépített hővédelemmel.
A motort dupla tömítés védi a beázás ellen:
- Motor oldalról STA-17 Kerámia/Grafit/NBR
- Szivattyú oldalról ST1-16 Szilícium-karbid/Grafit/NBR
Csapágyazása laza illesztésű 6303 2RS C3 és 6203 ZZ C3E.
Beépített kondenzátora 20 μF - 450 VL.
Gyári tápkábele ivóvíz minősítésű (WRAS) 20 méteres hosszal.
A szivattyú használati korlátai
Tiszta víz és olyan folyadékok szállítására alkalmas, melyek kikristályosodás mentesek és kémiailag semlegesek a szivattyú elemeire.
A megengedett maximum folyadék hőmérséklet +40°C.
A maximum homoktartalom 150 g/m3.
A Pedrollo UPm 2/4 20 méterre meríthető be a nyugalmi vízszint alá.
Erősen üledékes, iszapos vízvételi helyek esetén a talptól legalább 1 méterre kell telepíteni. Így nem fogja felszívni a szennyeződéseket.
A motor élettartamát tekintetbe véve az óránkénti indítások számát érdemes 20 alatt tartani.
Telepítési példák
Házi vízellátás kútból, tartályból, ciszternából stb.:
- Pedrollo UP szivattyú megfelelő függesztéssel ellátva
- 5/4" közcsavar egy 5/4"-os visszacsapó szeleppel pl. EUROPA visszacsapó szelep 5/4" (link)
- KPE vagy egyéb nyomásálló cső a hozzá tartozó idomokkal (Legalább 10 baros.)
- A felszínen egy időjárástól védett helyen hidrofor tartály és vezérlés
- Vízvételi helyek csatlakoztatása
Locsolás, öntözőrendszer ellátása áramláskapcsolós vezérléssel:
- Pedrollo UP szivattyú megfelelő függesztéssel ellátva
- 5/4" közcsavar egy 5/4"-os visszacsapó szeleppel pl. EUROPA visszacsapó szelep 5/4" (link)
- KPE vagy egyéb nyomásálló cső a hozzá tartozó idomokkal (Legalább 10 baros.)
- Áramláskapcsoló a felszínen egy időjárástól védett helyen. pl. Pedrollo Easy Press II (link)
- Vízvételi helyek csatlakoztatása
