Paraméterek
Jótállás | 3 év |
Feszültség | 230 Volt |
Fordulatszám | 2900rpm |
Teljesítmény | 750 Watt |
Emelőmagasság | 38-17 m |
A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 25-150 liter/perc |
Nyomó csatlakozás | 5/4 col belső menet |
Max bemerülési mélység | 60 méter |
Max folyadék hőmérséklet | 35 °C |
Szivattyú átmérő | 100 mm |
Beépítési hossz | 725 mm |
Szivattyú ház | Rozsdamentes acél AISI 304 |
Tengely | Rozsdamentes acél EN 10088-3-1.4104 |
Tengelytömítés | STA-17 Szilícium-karbid Grafit NBR, ST1-16 SIC Szilícium-karbid Szilícium-karbid NBR |
Járókerék | Lexan 141-R |
Kábelhossz | 20 méter |
Védelem | IP X8 |
Szigetelési hőosztály | F |
Szállítási teljesítmény a legjobb hatásfokon | 105 liter/perc 3 bar-on |
Súly | 13,3kg |
Szállított mennyiség 20 méteren (2bar) | 140 liter/perc |
Szállított mennyiség 30 méteren (3bar) | 95 liter/perc |
Termékkatalógus, adatlap | A Pedrollo 4BLOCKm 6/6 fúrt kút szivattyú adatlapja (Kattintson ide!) |
Leírás

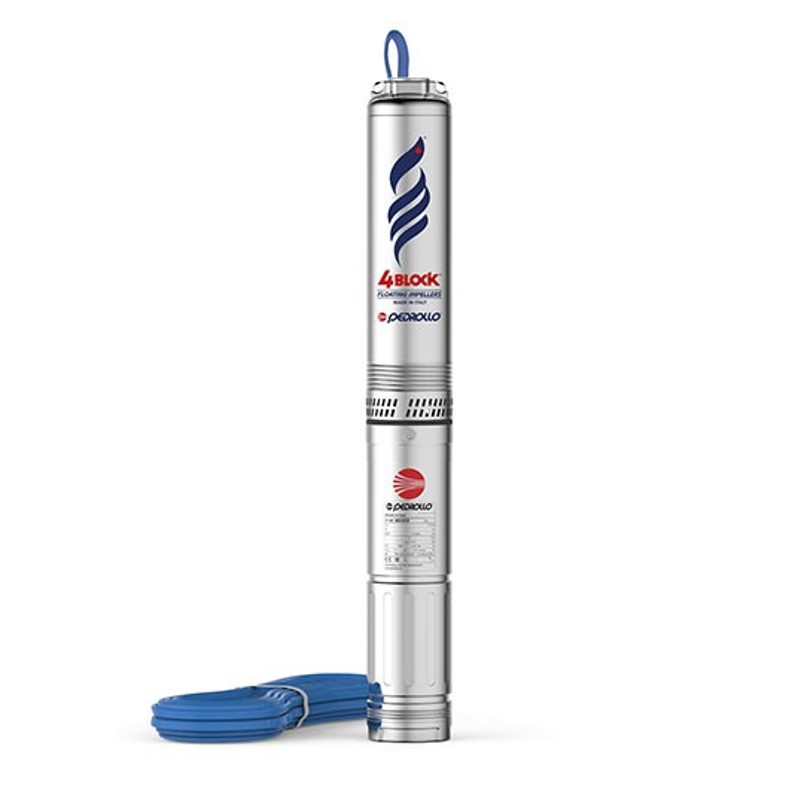

Pedrollo 4BLOCKm 6/6 csőszivattyú
Gyártása megszűnt és új, korszerűbb változata az alábbi linken megtekinthető: Pedrollo 4BLOCKm 6/7 (link)
A Pedrollo 4BLOCKm monoblokk sorozat nagy vízszállítású tagja. Közepes nyomása és nagy szállítási teljesítménye alkalmassá teszi társasház, öntözőrendszerek és egyéb vízellátási feladatok elvégzésére. A 4BLOCK 6-os széria már a nagyobb szállítási teljesítményű, 150 liter/perces kategóriába sorolható.
Miért érdemes ezt a típust választania?
A Pedrollo 4BLOCK sorozat már évtizedek óta bizonyít az öntözés és vízellátás számos területén.
Legjelentősebb előnyei, melyeket érdemes megemlíteni:
- Pedrollo minőség: A szivattyúk olyan minőségi anyagokból épülnek fel, melyek garantálják hosszú élettartamukat.
- Magas homoktűrés: A 4BLOCKm sorozat homoktűrése magasabb az átlagoshoz képest. 150 gr/m3.
- Hatékonyság: a korszerű motornak és hidraulikának köszönhetően a szivattyú hatékonyabb versenytársainál
- Könnyű telepítés: A szivattyú könnyen telepíthető. Nyomócsonkja szabvány menetes. Függesztőkötélnek vagy drótkötél elő van készítve rajta két fül. A 4BLOCK széria telepíthető vízszintesen és függőlegesen is.
- Alacsony zajszint: a szivattyú működés közben nem zavarja környezetét
- Újratekercselhető motor: a szivattyú motorja javítható, így nem kell eldobni sok-sok éves használat után
- Országos szervizhálózat: a Pedrollo országos szervizhálózattal rendelkezik, mely biztosítja a folyamatos alkatrészellátást is
A szivattyú felépítése
A csőszivattyú és motorjának palástja AISI 304 rozsdamentes acélból készül 5/4 colos nyomócsonkkal.
Kábelvédő csatornája szintén AISI 304 rozsdamentes acél.
A hidraulika diffúzorai Norylból és járókerekei Lexanból készülnek.
A szivattyú motor tengelye AISI 431 rozsdamentes acél és hidraulika tengelye AISI 304 rozsdamentes acél.
A motort egy olajkamrás, dupla csúszógyűrűs tengelytömítés védi a beázástól. Az olaj élelmiszeripari, környezetbarát, lebomló és nem tudja beszennyezni a kút vizét a tömítés elkopásának esetén.
A motor kábele 20 méteres és ivóvízre való minősítéssel rendelkezik. (ACS)
Beépített kondenzátoros (31.5 μF 500 VL) csőszivattyú, így a felszínen nincsen szükség indító dobozra.
Motorja újratekercselhető, olajhűtéses. 750W-os 230V-os 50 Hz-es, S1 típusú, folyamatos üzemre tervezett.
A szivattyú telepítése
Telepíthető függőlegesen és megfelelő hűtőköpennyel akár vízszintesen is. A vízszintes telepítési lehetőségnek köszönhetően használható ciszternákban, tartályokban, medencékben stb.
Tökéletes választás nagyobb vízigényű ház vízellátásra, locsolásra, öntözőrendszerhez, töltési feladatokra. Nagyobb nyomásigényű feladatok esetén maximum 5 méteres szintkülönbségig ajánlott. Töltés esetén még 25 méteres szintkülönbséggel is képes kisebb mennyiségű víz folyamatos szolgáltatására szabad kifolyással.
A szivattyú maximum 60 méterre telepíthető le a nyugalmi vízszint alá.
A mélykúti szivattyút függesztőkötéllel vagy rozsdamentes drótkötéllel kell felfüggeszteni.
Telepítési példák
Házi vízellátás esetén a kútból kifele indulva:
- Pedrollo 4BLOCKm 6/6 csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Öt ágú rézidom (link) felszerelve nyomáskapcsolóval és nyomásmérő órával
- Megfelelő méretű hidrofor tartály rákötve az öt ágú rézidomra egy flexibilis csővel vagy egyéb nyomásálló csővel
- Csapok, szűrők
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Automata öntözés vízhiány elleni védelemmel (Áramláskapcsolós üzemeltetés) a kútból indulva:
- 6/6-es csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Áramláskapcsoló a felszínen egy időjárástól védett helyre elhelyezve pl. Pedrollo Easy Press II (link)
- Csapok, szűrők, mágnesszelepek stb.
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Összességében a Pedrollo 4BLOCKm 6/6 mélykúti szivattyú a megfelelő választás, ha egy minőségi, hosszú élettartamú és hatékony szivattyút keres nagyobb vízigényű feladatok elvégzésére!
