Paraméterek
| Max emelőmagasság | 45méter |
| Jótállás | 3 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 750 Watt |
| Emelőmagasság | 44-14,5 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 25-150 liter/perc |
| Nyomó csatlakozás | 5/4 col belső menet |
| Max folyadék hőmérséklet | 35 °C |
| Szivattyú átmérő | 100 mm |
| Beépítési hossz | 718 mm |
| Szivattyú ház | Rozsdamentes acél AISI 304 |
| Tengely | Rozsdamentes acél AISI 304 |
| Tengelytömítés | ST1-16 Kerámia-Grafit-NBR |
| Járókerék | Delrin |
| Kábelhossz | 20 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Szállítási teljesítmény a legjobb hatásfokon | 34 méteren 110 liter/perc |
| Súly | 13.1kg |
| Szállított mennyiség 20 méteren (2bar) | 140 liter/perc |
| Szállított mennyiség 30 méteren (3bar) | 110 liter/perc |
| Szállított mennyiség 40 méteren (4bar) | 60 liter/perc |
| Termékkatalógus, adatlap | A Pedrollo 4BLOCKm 6/7 mélykúti csőszivattyú angol nyelvű adatlapja (Kattintson ide!) |
Leírás

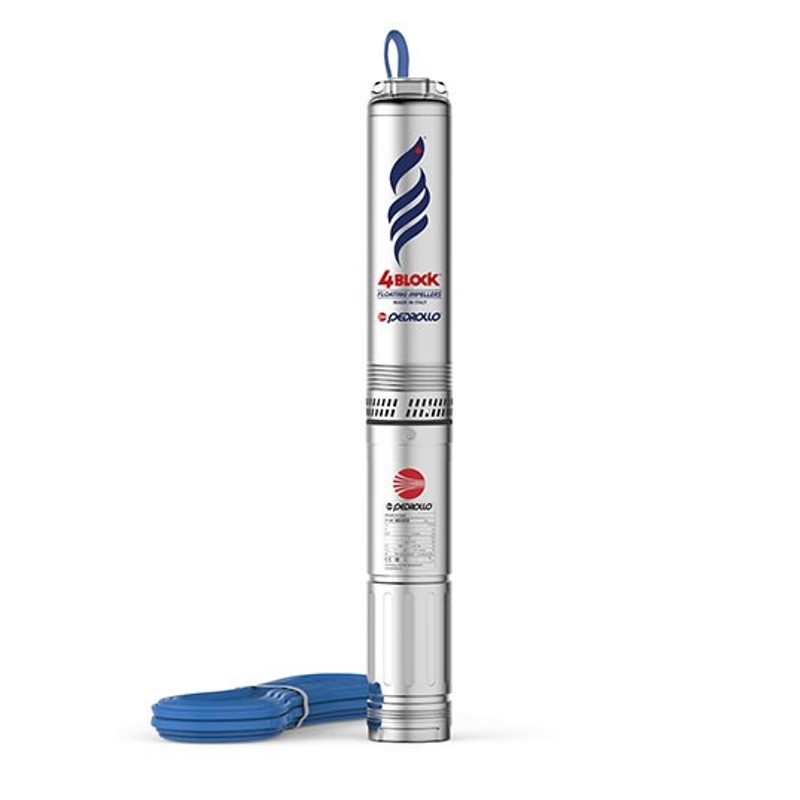

Pedrollo 4BLOCKm 6/7 fúrt kút szivattyú, mélykúti csőszivattyú
A Pedrollo 4BLOCKm monoblokk sorozat nagy szállítási teljesítményű és kis nyomású darabja. Az eddig jól ismert Pedrollo 4BLOCKm 6/6-os csőszivattyú továbbfejlesztett változata. A szivattyúnak nemcsak kinézete változott, de belső hidraulikája is korszerűsítve lett. Az új mechanika megnövelte a szivattyú nyomását és hatékonyságát anélkül, hogy fogyasztása megnőtt volna, így ugyanakkora energia befektetéssel már képes többet nyújtani. A 4BLOCK 6-os széria már a nagyobb szállítási teljesítményű, 150 liter/perces kategóriába sorolható.
Miért érdemes a 6/7-es csőszivattyút választani?
A Pedrollo 4BLOCK sorozat már évtizedek óta bizonyít az öntözés és vízellátás számos területén.
Legjelentősebb előnyei, melyeket érdemes megemlíteni:
- Pedrollo minőség: A szivattyúk olyan minőségi anyagokból épülnek fel, melyek garantálják hosszú élettartamukat.
- Magas homoktűrés: Az új 4BLOCKm sorozat homoktűrése magasabb elődjeikéhez képest. 200 gr/m3.
- Hatékonyság: a korszerű motornak és hidraulikának köszönhetően a szivattyú hatékonyabb versenytársainál
- Könnyű telepítés: A szivattyú könnyen telepíthető. Nyomócsonkja szabvány menetes. Függesztőkötélnek vagy drótkötél elő van készítve rajta két fül. A 4BLOCK széria telepíthető vízszintesen és függőlegesen is.
- Alacsony zajszint: a szivattyú működés közben nem zavarja környezetét
- Újratekercselhető motor: a szivattyú motorja javítható, így nem kell eldobni sok-sok éves használat után
- Országos szervizhálózat: a Pedrollo országos szervizhálózattal rendelkezik, mely biztosítja a folyamatos alkatrészellátást is
A szivattyú felépítése
A csőszivattyú és motorjának palástja AISI 304 rozsdamentes acélból készül 5/4 colos nyomócsonkkal.
Kábelvédő csatornája szintén AISI 304 rozsdamentes acél.
A hidraulika diffúzorai technopolimerek és járókerekei delrinből készülnek.
A szivattyú motor tengelye AISI 431 rozsdamentes acél és hidraulika tengelye AISI 304 rozsdamentes acél.
A motort egy olajkamrás csúszógyűrűs tengelytömítés védi a beázástól. Az olaj élelmiszeripari, környezetbarát, lebomló és nem tudja beszennyezni a kút vizét a tömítés elkopásának esetén.
A motor kábele 20 méteres és ivóvízre való minősítéssel rendelkezik. ("ACS" P P 41-250, n. 18 MAT NY 156)
Beépített kondenzátoros (EN 60252-1/A1) csőszivattyú, így a felszínen nincsen szükség indító dobozra.
Motorja újratekercselhető, olajhűtéses. 750W-os 230V-os 50 Hz-es, S1 típusú, folyamatos üzemre tervezett.
A szivattyú telepítése
Telepíthető függőlegesen és megfelelő hűtőköpennyel akár vízszintesen is. A vízszintes telepítési lehetőségnek köszönhetően használható ciszternákban, tartályokban, medencékben stb.
Tökéletes választás nagyobb vízigényű ház vagy társasház vízellátásra, locsolásra, öntözőrendszerhez, töltési feladatokra. Nagyobb nyomásigényű feladatok esetén maximum 10 méteres szintkülönbségig ajánlott. Töltés esetén még 35 méteres szintkülönbséggel is képes kisebb mennyiségű víz folyamatos szolgáltatására szabad kifolyással.
A szivattyú maximum 60 méterre telepíthető le a nyugalmi vízszint alá.
A mélykúti szivattyút függesztőkötéllel vagy rozsdamentes drótkötéllel kell felfüggeszteni.
Telepítési példák
Házi vízellátás esetén a kútból kifele indulva:
- Pedrollo 4BLOCKm 6/7 csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Öt ágú rézidom (link) felszerelve nyomáskapcsolóval és nyomásmérő órával
- Megfelelő méretű hidrofor tartály rákötve az öt ágú rézidomra egy flexibilis csővel vagy egyéb nyomásálló csővel
- Csapok, szűrők
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Automata öntözés vízhiány elleni védelemmel (Áramláskapcsolós üzemeltetés) a kútból indulva:
- 6/7-es csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Áramláskapcsoló a felszínen egy időjárástól védett helyre elhelyezve pl. Pedrollo Easy Press II (link)
- Csapok, szűrők, mágnesszelepek stb.
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Összességében a Pedrollo 4BLOCKm 6/7 mélykúti szivattyú a megfelelő választás, ha egy minőségi, hosszú élettartamú és hatékony szivattyút keres nagyobb vízigényű feladatok elvégzésére!
