Paraméterek
Max emelőmagasság | 47méter |
Jótállás | 3 év |
Feszültség | 230 Volt |
Fordulatszám | 2900rpm |
Teljesítmény | 550 Watt |
Emelőmagasság | 44,5-15 m |
A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-100 liter/perc |
Nyomó csatlakozás | 5/4 col belső menet |
Max folyadék hőmérséklet | 35 °C |
Szivattyú átmérő | 100 mm |
Beépítési hossz | 627 mm |
Szivattyú ház | Rozsdamentes acél AISI 304 |
Tengely | Rozsdamentes acél AISI 304 |
Tengelytömítés | ST1-16 Kerámia-Grafit-NBR |
Járókerék | Delrin |
Kábelhossz | 20 méter |
Védelem | IP X8 |
Szigetelési hőosztály | F |
Szállítási teljesítmény a legjobb hatásfokon | 32 méteren 70 liter/perc |
Súly | 11.8kg |
Szállított mennyiség 20 méteren (2bar) | 93 liter/perc |
Szállított mennyiség 30 méteren (3bar) | 75 liter/perc |
Szállított mennyiség 40 méteren (4bar) | 45 liter/perc |
Termékkatalógus, adatlap | A Pedrollo 4BLOCKm 4/6 mélykúti csőszivattyú angol nyelvű adatlapja (Kattintson ide!) |
Leírás

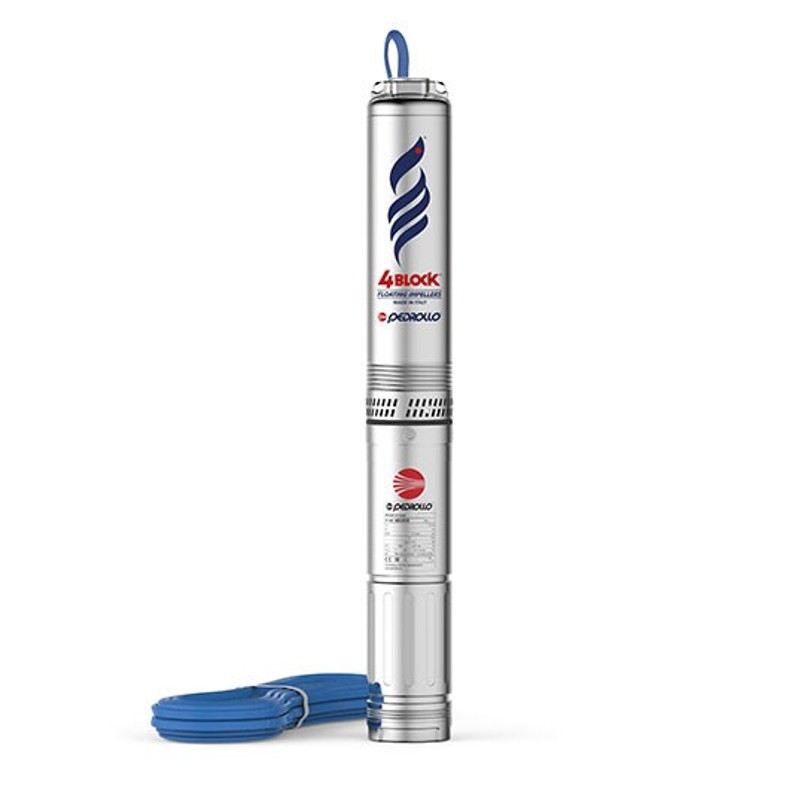

Pedrollo 4BLOCKm 4/6 fúrt kút szivattyú, mélykúti csőszivattyú
A Pedrollo 4BLOCKm monoblokk sorozat nagy szállítási teljesítményű és kis nyomású darabja. Az eddig jól ismert Pedrollo 4BLOCKm 4/7-es csőszivattyú továbbfejlesztett változata. A szivattyúnak nemcsak kinézete változott, de belső hidraulikája is korszerűsítve lett. Az új mechanika megnövelte a szivattyú nyomását és hatékonyságát anélkül, hogy fogyasztása megnőtt volna, így ugyanakkora energia befektetéssel már képes többet nyújtani. A 4BLOCK 4-es széria már a nagyobb szállítási teljesítményű, 100 liter/perces kategóriába tartozik.
Miért érdemes a Pedrollo 4BLOCKm 4/6 csőszivattyút választani?
A Pedrollo 4BLOCK sorozat már évtizedek óta bizonyít az öntözés és vízellátás számos területén.
Legjelentősebb előnyei, melyeket érdemes megemlíteni:
- Pedrollo minőség: A szivattyúk olyan minőségi anyagokból épülnek fel, melyek garantálják hosszú élettartamukat.
- Magas homoktűrés: Az új 4BLOCKm sorozat homoktűrése magasabb elődjeikéhez képest. 200 gr/m3.
- Hatékonyság: a korszerű motornak és hidraulikának köszönhetően a szivattyú hatékonyabb versenytársainál
- Könnyű telepítés: A szivattyú könnyen telepíthető. Nyomócsonkja szabvány menetes. Függesztőkötélnek vagy drótkötél elő van készítve rajta két fül. A 4blockm széria telepíthető vízszintesen és függőlegesen is.
- Alacsony zajszint: a szivattyú működés közben nem zavarja környezetét
- Újratekercselhető motor: a szivattyú motorja javítható, így nem kell eldobni sok-sok éves használat után
- Országos szervizhálózat: a Pedrollo országos szervizhálózattal rendelkezik, mely biztosítja a folyamatos alkatrészellátást is
A szivattyú felépítése
A csőszivattyú és motorjának palástja AISI 304 rozsdamentes acélból készül 5/4 colos nyomócsonkkal.
Kábelvédő csatornája szintén AISI 304 rozsdamentes acél.
A hidraulika diffúzorai technopolimerek és járókerekei delrinből készülnek.
A szivattyú motor tengelye AISI 431 rozsdamentes acél és hidraulika tengelye AISI 304 rozsdamentes acél.
A motort egy olajkamrás csúszógyűrűs tengelytömítés védi a beázástól. Az olaj élelmiszeripari, környezetbarát, lebomló és nem tudja beszennyezni a kút vizét a tömítés elkopásának esetén.
A motor kábele 20 méteres és ivóvízre való minősítéssel rendelkezik. ("ACS" P P 41-250, n. 18 MAT NY 156)
Beépített kondenzátoros (EN 60252-1/A1) csőszivattyú, így a felszínen nincsen szükség indító dobozra.
Motorja újratekercselhető, olajhűtéses. 550W-os 230V-os 50 Hz-es, S1 típusú, folyamatos üzemre tervezett.
A szivattyú telepítése
Telepíthető függőlegesen és megfelelő hűtőköpennyel akár vízszintesen is. A vízszintes telepítési lehetőségnek köszönhetően használható ciszternákban, tartályokban, medencékben stb.
Tökéletes választás házi vízellátásra, locsolásra, öntözőrendszerhez, töltési feladatokra. Nagyobb nyomásigényű feladatok esetén maximum 5 méteres szintkülönbségig ajánlott. Töltés esetén még 30 méteres szintkülönbséggel is képes kisebb mennyiségű víz folyamatos szolgáltatására szabad kifolyással.
A szivattyú maximum 60 méterre telepíthető le a nyugalmi vízszint alá.
A mélykúti szivattyút függesztőkötéllel vagy rozsdamentes drótkötéllel kell felfüggeszteni.
Telepítési példák
Házi vízellátás esetén a kútból kifele indulva:
- Pedrollo 4BLOCKm 4/6 csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Öt ágú rézidom (link) felszerelve nyomáskapcsolóval és nyomásmérő órával
- Megfelelő méretű hidrofor tartály rákötve az öt ágú rézidomra egy flexibilis csővel vagy egyéb nyomásálló csővel
- Csapok, szűrők
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Automata öntözés vízhiány elleni védelemmel (Áramláskapcsolós üzemeltetés) a kútból indulva:
- 4/6-os csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Áramláskapcsoló a felszínen egy időjárástól védett helyre elhelyezve pl. Pedrollo Easy Press II (link)
- Csapok, szűrők, mágnesszelepek stb.
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Összességében a Pedrollo 4BLOCKm 4/6 mélykúti szivattyú a megfelelő választás, ha egy minőségi, hosszú élettartamú és hatékony szivattyút keres vízellátási feladatok elvégzésére!
