Paraméterek
| Max emelőmagasság | 102méter |
| Jótállás | 3 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 1100 Watt |
| Emelőmagasság | 97-32,5 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-100 liter/perc |
| Nyomó csatlakozás | 5/4 col BM |
| Max bemerülési mélység | 60 méter |
| Max folyadék hőmérséklet | 35 °C |
| Szivattyú átmérő | 100 mm |
| Szivattyú ház | Rozsdamentes acél AISI 304 |
| Tengely | Rozsdamentes acél AISI 304 |
| Tengelytömítés | ST1-16 Kerámia-Grafit-NBR |
| Járókerék | Delrin |
| Kábelhossz | 20 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Szállítási teljesítmény a legjobb hatásfokon | 70 méteren 70 liter/perc |
| Súly | 16.6kg |
| Szállított mennyiség 30 méteren (3bar) | 100 liter/perc |
| Szállított mennyiség 40 méteren (4bar) | 94 liter/perc |
| Szállított mennyiség 50 méteren (5bar) | 88 liter/perc |
| Szállított mennyiség 60 méteren (6bar) | 80 liter/perc |
| Szállított mennyiség 70 méteren (7bar) | 69 liter/perc |
| Szállított mennyiség 80 méteren (8bar) | 55 liter/perc |
| Szállított mennyiség 90 méteren (9bar) | 40 liter/perc |
| Szállított mennyiség 100 méteren (10bar) | 10 liter/perc |
| Termékkatalógus, adatlap | A Pedrollo 4BLOCKm 4/13 mélykúti csőszivattyú angol nyelvű adatlapja (Kattintson ide!) |
Leírás

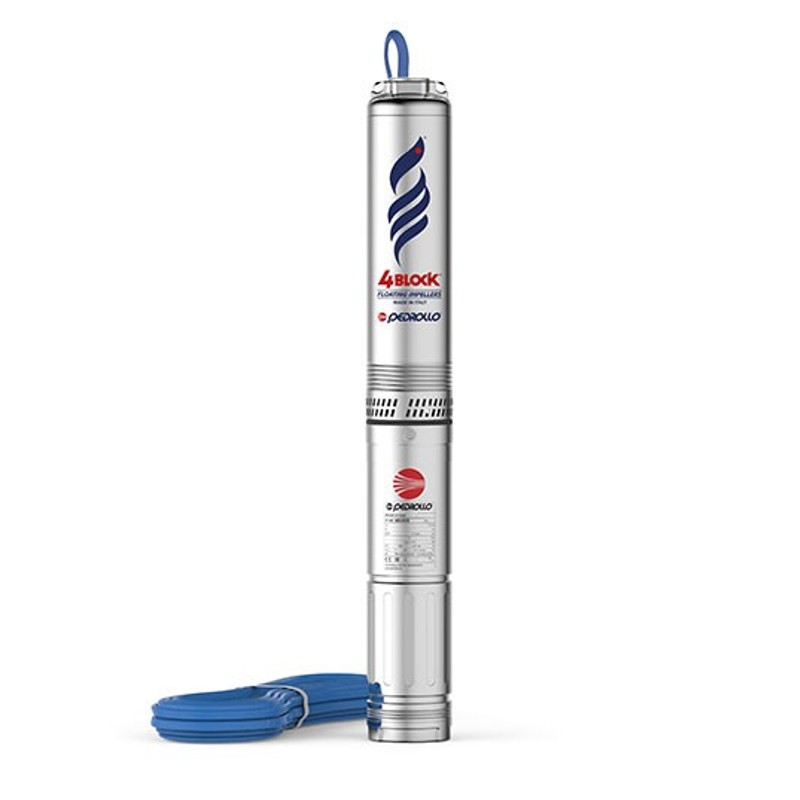

Pedrollo 4BLOCKm 4/13 fúrt kút szivattyú, mélykúti csőszivattyú
A Pedrollo 4BLOCKm monoblokk sorozat egyik legismertebb nagynyomású darabja. Az eddig jól ismert Pedrollo 4BLOCKm 4/14-es csőszivattyú továbbfejlesztett változata. A szivattyúnak nemcsak kinézete változott, de belső hidraulikája is korszerűsítve lett. Az új mechanika megnövelte a szivattyú nyomását és hatékonyságát anélkül, hogy fogyasztása megnőtt volna, így ugyanakkora energia befektetéssel már képes többet nyújtani. A 4BLOCK 4-es széria már nagyobb szállítási teljesítményű, 100 liter/perces kategóriába tartozik.
Miért érdemes a Pedrollo 4BLOCKm 4/13 csőszivattyút választani?
A Pedrollo 4BLOCK sorozat már évtizedek óta bizonyít az öntözés és vízellátás számos területén.
Legjelentősebb előnyei, melyeket érdemes megemlíteni:
- Pedrollo minőség: A szivattyúk olyan minőségi anyagokból épülnek fel, melyek garantálják hosszú élettartamukat.
- Magas homoktűrés: Az új 4BLOCKm sorozat homoktűrése magasabb elődjeikéhez képest. 200 gr/m3.
- Hatékonyság: a korszerű motornak és hidraulikának köszönhetően a szivattyú hatékonyabb versenytársainál
- Könnyű telepítés: A szivattyú könnyen telepíthető. Nyomócsonkja szabvány menetes. Függesztőkötélnek vagy drótkötél elő van készítve rajta két fül. A 4BLOCK széria telepíthető vízszintesen és függőlegesen is.
- Alacsony zajszint: a szivattyú működés közben nem zavarja környezetét
- Újratekercselhető motor: a szivattyú motorja javítható, így nem kell eldobni sok-sok éves használat után
- Országos szervizhálózat: a Pedrollo országos szervizhálózattal rendelkezik, mely biztosítja a folyamatos alkatrészellátást is
A szivattyú felépítése
A csőszivattyú és motorjának palástja AISI 304 rozsdamentes acélból készül 5/4 colos nyomócsonkkal.
Kábelvédő csatornája szintén AISI 304 rozsdamentes acél.
A hidraulika diffúzorai technopolimerek és járókerekei delrinből készülnek.
A szivattyú motor tengelye AISI 431 rozsdamentes acél és hidraulika tengelye AISI 304 rozsdamentes acél.
A motort egy olajkamrás csúszógyűrűs tengelytömítés védi a beázástól. Az olaj élelmiszeripari, környezetbarát, lebomló és nem tudja beszennyezni a kút vizét a tömítés elkopásának esetén.
A motor kábele 20 méteres és ivóvízre való minősítéssel rendelkezik. ("ACS" P P 41-250, n. 18 MAT NY 156)
Beépített kondenzátoros (EN 60252-1/A1) csőszivattyú, így a felszínen nincsen szükség indító dobozra.
Motorja újratekercselhető, olajhűtéses. 1100W-os 230V-os 50 Hz-es, S1 típusú, folyamatos üzemre tervezett.
A szivattyú telepítése
Telepíthető függőlegesen és megfelelő hűtőköpennyel akár vízszintesen is. A vízszintes telepítési lehetőségnek köszönhetően használható ciszternákban, tartályokban, medencékben stb.
Tökéletes választás házi vízellátásra, locsolásra, öntözőrendszerhez, töltési feladatokra. Nagyobb nyomásigényű feladatok esetén maximum 65 méteres szintkülönbségig ajánlott. Töltés esetén még 80 méteres szintkülönbséggel is képes kisebb mennyiségű víz folyamatos szolgáltatására szabad kifolyással.
A szivattyú maximum 60 méterre telepíthető le a nyugalmi vízszint alá.
A mélykúti szivattyút függesztőkötéllel vagy rozsdamentes acélból készült drótkötéllel kell felfüggeszteni.
Telepítési példák
Házi vízellátás esetén a kútból kifele indulva:
- Pedrollo 4BLOCKm 4/13 csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Öt ágú rézidom (link) felszerelve nyomáskapcsolóval és nyomásmérő órával
- Megfelelő méretű hidrofor tartály rákötve az öt ágú rézidomra egy flexibilis csővel vagy egyéb nyomásálló csővel
- Csapok, szűrők
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Automata öntözés vízhiány elleni védelemmel (Áramláskapcsolós üzemeltetés) a kútból indulva:
- 4/13-as csőszivattyú megfelelő függesztéssel ellátva
- 5/4"-os közcsavarral egy 5/4"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomok pl. KPE cső és KPE idomok
- Áramláskapcsoló a felszínen egy időjárástól védett helyre elhelyezve pl. Pedrollo Easy Press II (link)
- Csapok, szűrők, mágnesszelepek stb.
- OPCIONÁLIS: motorvédelem a szivattyúhoz
Összességében a Pedrollo 4BLOCKm 4/13 mélykúti szivattyú a megfelelő választás, ha egy minőségi, hosszú élettartamú és hatékony szivattyút keres vízellátási feladatok elvégzésére!
