Paraméterek
| Jótállás | 1 év |
| Feszültség | 400 Volt |
| Fordulatszám | 2850rpm |
| Teljesítmény | 900 Watt |
| Emelőmagasság | 66-27 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-75 liter/perc |
| Nyomó csatlakozás | 5/4 col belső menet |
| Max bemerülési mélység | 17 méter |
| Max folyadék hőmérséklet | 40 °C |
| Szivattyú átmérő | 128 mm |
| Szivattyú ház | Rozsdamentes acél AISI 304 |
| Tengely | Rozsdamentes acél AISI 304 |
| Tengelytömítés | Szén-szilícium-karbid NBR |
| Járókerék | Technopolimer |
| Kábelhossz | 20 méter |
| Védelem | IP 68 |
| Szigetelési hőosztály | F |
Leírás

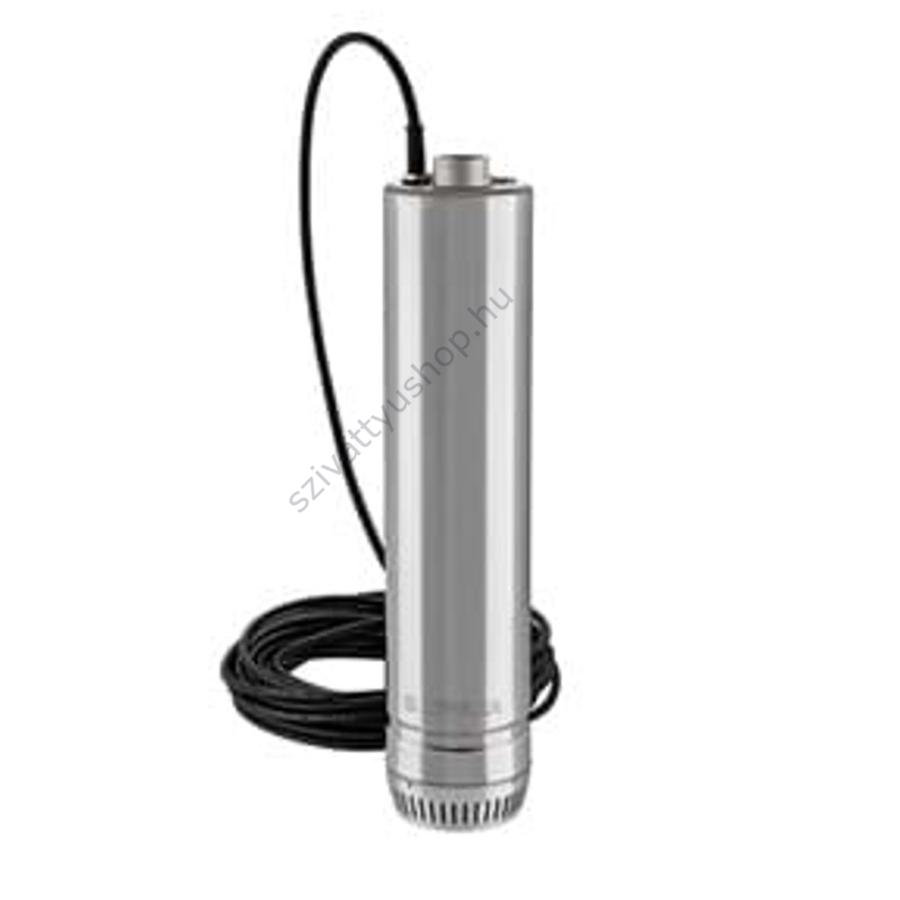

Lowara Scuba SC209T L27 - 5"-os többfokozatú ásott kút szivattyú
A Lowara ásott kút szivattyúk évtizedek óta bizonyítanak számos vízellátási területen hazánkban. Kiváló minőségük és hosszú élettartamuk miatt közkedveltek lakossági, közösségi és kisebb ipari vízellátási feladatok terén. Leggyakoribb felhasználási területek például házi vízellátás, öntözés, öntözőrendszerek ellátása, töltési és ürítési feladatok elvégzése, autómosók vízellátása stb.
A SCUBA szivattyú előnyei
- Alacsony zajszint: a szivattyú halk működésével nem fogja zavarni környezetét
- Minőségi termék: japán tervezés, olasz kivitelezés csúcsminőségű anyagokból, mely garantálja a hosszú élettartamot
- Sokrétű felhasználás: számos területen használható a házi vízellátástól az öntözésig
- Egyedi kialakítások: külön kérésre ivóvizes megfelelőségi nyilatkozattal rendelhető; száraz beépítésű kialakításban is kérhető (SCUBA DRY); külső kondenzátoros verzió is elérhető a gyártó kínálatában
- Kiegyensúlyozott függesztőfül: a függesztésnek kialakított fül úgy lett tervezve, hogy a szivattyú egyensúlyban maradjon leeresztésnél
- Kopásálló műanyagból készült hidraulika
- Köpenyhűtés: a szivattyúzott víz folyamatosan hűti a motort, így nincsenek túlmelegedési problémák
- Dupla tengelytömítés: a motort két darab tengelytömítés védi a beázástól egy közbeiktatott olajkamrával
- Könnyű telepítés és karbantartás
A szivattyú felépítése
Jelmagyarázat:
Lowara Scuba SC209T L27
SC - SCUBA széria
2- a szivattyú névleges szállítási teljesítménye köbméterben megadva
09 - a motor teljesítménye (900W)
T - háromfázisú motor
L27 - 20 méteres H07 elektromos tápkábellel szerelve
A szivattyú köpenye, szűrője és csatlakozója AISI 304 rozsdamentes acélból készül. Nyomócsonkja 5/4" belső menetes.
Járókerekei technoplimerek és diffúzorai AISI 304 rozsdamentes acélból készülnek.
A szivattyú és a motor tengelye AISI 431 saválló acélból készülnek.
A motort dupla kopásálló tengelytömítés védi a beázástól. A belső tömítés Steatite (Zsírkő) - Grafit. A szivattyú oldali tömítés szilícium karbid - szilícium karbid - NBR.
Motorja háromfázisú 3x400V 50Hz 900W. Háromfázisú motorok nem rendelkeznek gyári védelmekkel, így ennek kiépítése a felhasználó feladata. Minimum védelem egy fázis aszimmetria figyelő és egy szárazon futás elleni védelem. Kompakt védelmeket forgalmazunk háromfázisú szivattyúkhoz, melyeket az alábbi linken megtekinthet: Motorvédelmek (link)
Kábelhossza 20 méteres 4G1.5 H07RN8-F. Igényeknek megfelelően toldható.
A Lowara Scuba SC209T L27 telepítési korlátai
A szállított folyadék hőmérséklete 0°C és +40°C közötti tartományban kell maradjon és homoktartalma nem haladhatja meg a 25 g/m3-t.
Ivóvíz szállítása esetén a víz hőmérséklete 0°C és 23°C között mozoghat.
A vízbe adagolt kloridok mennyisége nem haladhatja meg a 200 PPM-t.
A szivattyú maximum 17 méterre telepíthető a nyugalmi vízszint alá.
Kútba vagy üledéket tartalmazó vízvételi helybe való telepítés esetén legalább 50 cm távolságnak kell lenni a talptól számítva.
A szivattyú 2 mm-es szemcseáteresztéssel rendelkezik. Ennél nagyobb szennyeződések el fogják dugítani.
A szivattyú fagytól mentes helyre telepíthető. Gyúlékony anyagokat és vegyszereket nem szállíthat.
A szivattyú telepíthető függőlegesen és vízszintesen egyaránt.
Telepítési példák
Házi vízellátás kútból vagy vízgyűjtőkből:
- SCUBA szivattyú függesztőkötéllel vagy saválló drótkötéllel szerelve
- Kb. 50 cm 32-es vagy 40-es KPE cső darab a hozzá tartozó idomokkal. A KPE csőbe belefúrunk egy 3 mm-es lyukat a nyomócsonk felett, ezzel megakadályozva a levegő beszorulását a hidraulikába. (Búvárharang effektus.)
- 5/4"-os visszacsapó szelep pl. EUROPA visszacsapó szelep 5/4" (link)
- Tovább haladunk KPE csővel a felszínig
- Időjárástól védett helyen egy hidrofor tartály a megfelelő szivattyúvezérléssel és motorvédelemmel
- Vízvételi helyek (Csapok, tolózárak)
Automata öntözés kútból vagy vízgyűjtőkből:
- SCUBA szivattyú függesztőkötéllel vagy saválló drótkötéllel szerelve
- Kb. 50 cm 32-es vagy 40-es KPE cső darab a hozzá tartozó idomokkal. A KPE csőbe belefúrunk egy 3 mm-es lyukat a nyomócsonk felett, ezzel megakadályozva a levegő beszorulását a hidraulikába. (Búvárharang effektus.)
- 5/4"-os visszacsapó szelep pl. EUROPA visszacsapó szelep 5/4" (link)
- Tovább haladunk KPE csővel a felszínig
- Időjárástól védett helyen egy motorvédelem és vezérlés
- Csapok vagy mágnesszelepek
