Paraméterek
| Max emelőmagasság | 69méter |
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2850rpm |
| Teljesítmény | 1100 Watt |
| Emelőmagasság | 58,3-18,6 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 40-120 liter/perc |
| Nyomó csatlakozás | 5/4 col belső menet |
| Max bemerülési mélység | 17 méter |
| Max folyadék hőmérséklet | 40 °C |
| Max szemcseméret | 2 mm |
| Szivattyú átmérő | 128 mm |
| Beépítési hossz | 595 mm |
| Szivattyú ház | Rozsdamentes acél AISI 304 |
| Tengely | Rozsdamentes acél AISI 431 |
| Tengelytömítés | Dupla: Motoroldal Steatite - Grafit Szivattyú oldal: Szilícium karbid - Szilícium karbid - NBR |
| Járókerék | Technopolimer |
| Nyomástűrés | 10bar |
| Kábelhossz | 20 méter |
| Védelem | IPX8 |
| Szigetelési hőosztály | F |
| Súly | 17.7kg |
| Szállított mennyiség 20 méteren (2bar) | 115 liter/perc |
| Szállított mennyiség 30 méteren (3bar) | 105 liter/perc |
| Szállított mennyiség 40 méteren (4bar) | 85 liter/perc |
| Szállított mennyiség 50 méteren (5bar) | 62 liter/perc |
| Szállított mennyiség 60 méteren (6bar) | 30 liter/perc |
| Termékkatalógus, adatlap | Lowara Scuba 5SC6/11C G L20 DE telepítési útmutatója (Kattintson ide!) Lowara Scuba 5SC6/11C G L20 DE részletes angol nyelvű adatlapja (Kattintson ide!) |
Leírás

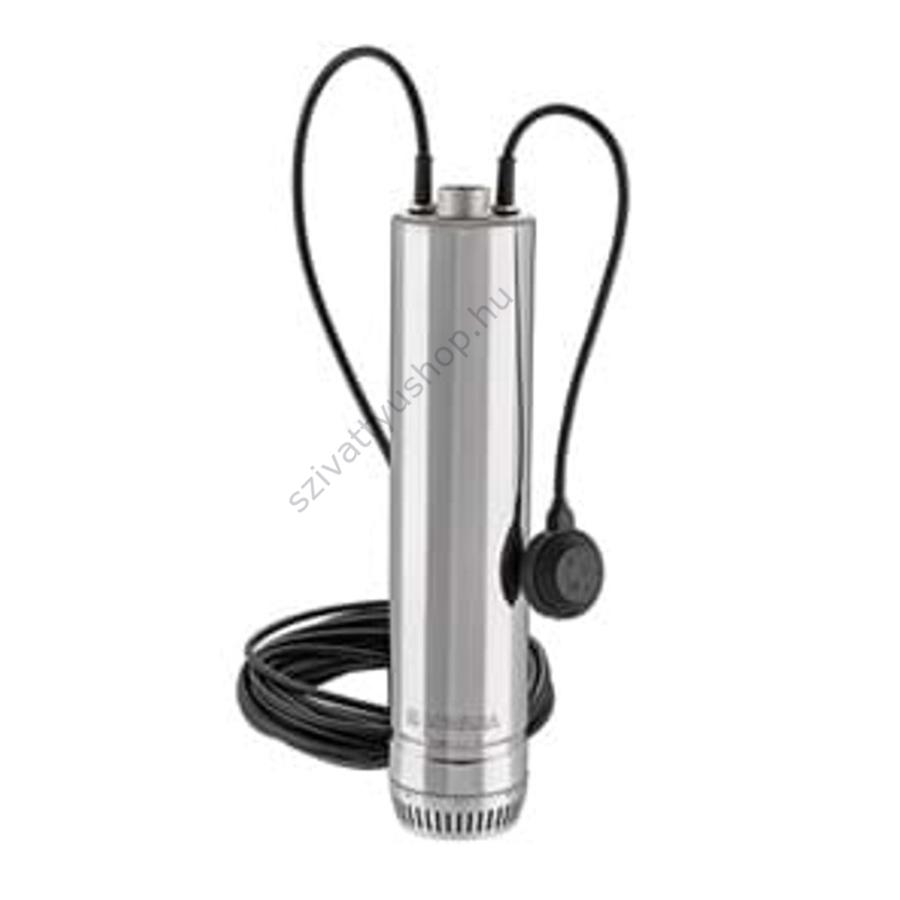

Lowara Scuba 5SC6/11C G L20 DE - 5"-os többfokozatú ásott kút szivattyú
A Lowara Scuba SC411C G L27 típus utódja. A Lowara ásott kút szivattyúk évtizedek óta bizonyítanak számos vízellátási területen hazánkban. Kiváló minőségük és hosszú élettartamuk miatt közkedveltek lakossági, közösségi és kisebb ipari vízellátási feladatok terén. Leggyakoribb felhasználási területek például házi vízellátás, öntözés, öntözőrendszerek ellátása, töltési és ürítési feladatok elvégzése, autómosók vízellátása stb.
A SCUBA szivattyú előnyei
- Alacsony zajszint: a szivattyú halk működésével nem fogja zavarni környezetét
- Minőségi termék: japán tervezés, olasz kivitelezés csúcsminőségű anyagokból, mely garantálja a hosszú élettartamot
- Sokrétű felhasználás: számos területen használható a házi vízellátástól az öntözésig
- Egyedi kialakítások: külön kérésre ivóvizes megfelelőségi nyilatkozattal rendelhető; száraz beépítésű kialakításban is kérhető (SCUBA DRY); külső kondenzátoros verzió is elérhető a gyártó kínálatában
- Kiegyensúlyozott függesztőfül: a függesztésnek kialakított fül úgy lett tervezve, hogy a szivattyú egyensúlyban maradjon leeresztésnél
- Kopásálló műanyagból készült hidraulika
- Köpenyhűtés: a szivattyúzott víz folyamatosan hűti a motort, így nincsenek túlmelegedési problémák
- Dupla tengelytömítés: a motort két darab tengelytömítés védi a beázástól egy közbeiktatott olajkamrával
- Könnyű telepítés és karbantartás
A szivattyú felépítése
Jelmagyarázat:
Lowara Scuba 5SC6/11C G L20 DE
5 - a szivattyú névleges szállítási teljesítménye köbméterben megadva
SC - SCUBA széria
6 - járókerekek száma
11 - a motor teljesítménye (1100W)
C - beépített kondenzátoros verzió
G - úszókapcsolós verzió
L20 - 20 méteres H07 elektromos tápkábellel szerelve
DE - német szabvány szerinti villásdugóval
A szivattyú köpenye, szűrője és csatlakozója AISI 304 rozsdamentes acélból készül. Nyomócsonkja 5/4" belső menetes.
Járókerekei technoplimerek és diffúzorai AISI 304 rozsdamentes acélból készülnek.
A szivattyú és a motor tengelye AISI 431 saválló acélból készülnek.
A motort dupla kopásálló tengelytömítés védi a beázástól. A belső tömítés Steatite (Zsírkő) - Grafit. A szivattyú oldali tömítés szilícium karbid - szilícium karbid - NBR.
Motorja 220-240V 50Hz 1100W. Beépített hővédelemmel.
Kábelhossza 20 méteres villásdugóval a végén. A kábel igény szerint hosszabbítható. Hosszabbítás esetén a villásdugót le kell vágni.
A Lowara Scuba 5SC6/11C G L20 DE telepítési korlátai
A szállított folyadék hőmérséklete 0°C és +40°C közötti tartományban kell maradjon és homoktartalma nem haladhatja meg a 25 g/m3-t.
Ivóvíz szállítása esetén a víz hőmérséklete 0°C és 23°C között mozoghat.
A vízbe adagolt kloridok mennyisége nem haladhatja meg a 200 PPM-t.
A szivattyú maximum 17 méterre telepíthető a nyugalmi vízszint alá.
Kútba vagy üledéket tartalmazó vízvételi helybe való telepítés esetén legalább 50 cm távolságnak kell lenni a talptól számítva.
A szivattyú 2 mm-es szemcseáteresztéssel rendelkezik. Ennél nagyobb szennyeződések el fogják dugítani.
A szivattyú fagytól mentes helyre telepíthető. Gyúlékony anyagokat és vegyszereket nem szállíthat.
A szivattyú telepíthető függőlegesen és vízszintesen egyaránt.
Telepítési példák
Házi vízellátás kútból vagy vízgyűjtőkből:
- SCUBA szivattyú függesztőkötéllel vagy saválló drótkötéllel szerelve
- Kb. 50 cm 32-es vagy 40-es KPE cső darab a hozzá tartozó idomokkal. A KPE csőbe belefúrunk egy 3 mm-es lyukat a nyomócsonk felett, ezzel megakadályozva a levegő beszorulását a hidraulikába. (Búvárharang effektus.)
- 5/4"-os visszacsapó szelep pl. EUROPA visszacsapó szelep 5/4" (link)
- Tovább haladunk KPE csővel a felszínig
- Időjárástól védett helyen egy hidrofor tartály a megfelelő szivattyúvezérléssel
- Vízvételi helyek (Csapok, tolózárak)
Automata öntözés áramláskapcsolóval kútból vagy vízgyűjtőkből:
- SCUBA szivattyú függesztőkötéllel vagy saválló drótkötéllel szerelve
- Kb. 50 cm 32-es vagy 40-es KPE cső darab a hozzá tartozó idomokkal. A KPE csőbe belefúrunk egy 3 mm-es lyukat a nyomócsonk felett, ezzel megakadályozva a levegő beszorulását a hidraulikába. (Búvárharang effektus.)
- 5/4"-os visszacsapó szelep pl. EUROPA visszacsapó szelep 5/4" (link)
- Tovább haladunk KPE csővel a felszínig
- Időjárástól védett helyen egy áramláskapcsoló pl. Lowara GENYO 16A/R15-30 (link)
- Csapok vagy mágnesszelepek
