Paraméterek
| Max emelőmagasság | 92méter |
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 1100 Watt |
| Emelőmagasság | 92-21 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 10-90 liter/perc |
| Nyomó csatlakozás | 1 col BM |
| Max bemerülési mélység | 20 méter |
| Max folyadék hőmérséklet | 35 °C |
| Max szemcseméret | 2 mm |
| Szivattyú átmérő | 76 mm |
| Szivattyú ház | Rozsdamentes acél |
| Tengely | Rozsdamentes acél |
| Tengelytömítés | Szilícium-karbid/Kerámia |
| Járókerék | Erősített műanyag |
| Kábelhossz | 20 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Szállítási teljesítmény a legjobb hatásfokon | 68 méteren 60 liter/perc |
| Súly | 13.9kg |
| Szállított mennyiség 10 méteren (1bar) | 90 liter/perc |
| Szállított mennyiség 20 méteren (2bar) | 90 liter/perc |
| Szállított mennyiség 30 méteren (3bar) | 83 liter/perc |
| Szállított mennyiség 40 méteren (4bar) | 80 liter/perc |
| Szállított mennyiség 50 méteren (5bar) | 72 liter/perc |
| Szállított mennyiség 60 méteren (6bar) | 66 liter/perc |
| Szállított mennyiség 70 méteren (7bar) | 60 liter/perc |
| Szállított mennyiség 80 méteren (8bar) | 47 liter/perc |
| Szállított mennyiség 90 méteren (9bar) | 25 liter/perc |
| Termékkatalógus, adatlap | A Leo 3XRm 3.5/24-1.1 adatlapja (Kattintson ide!) A Leo 3XRm 3.5/24-1.1 használati útmutatója (Kattintson ide!) |
Leírás

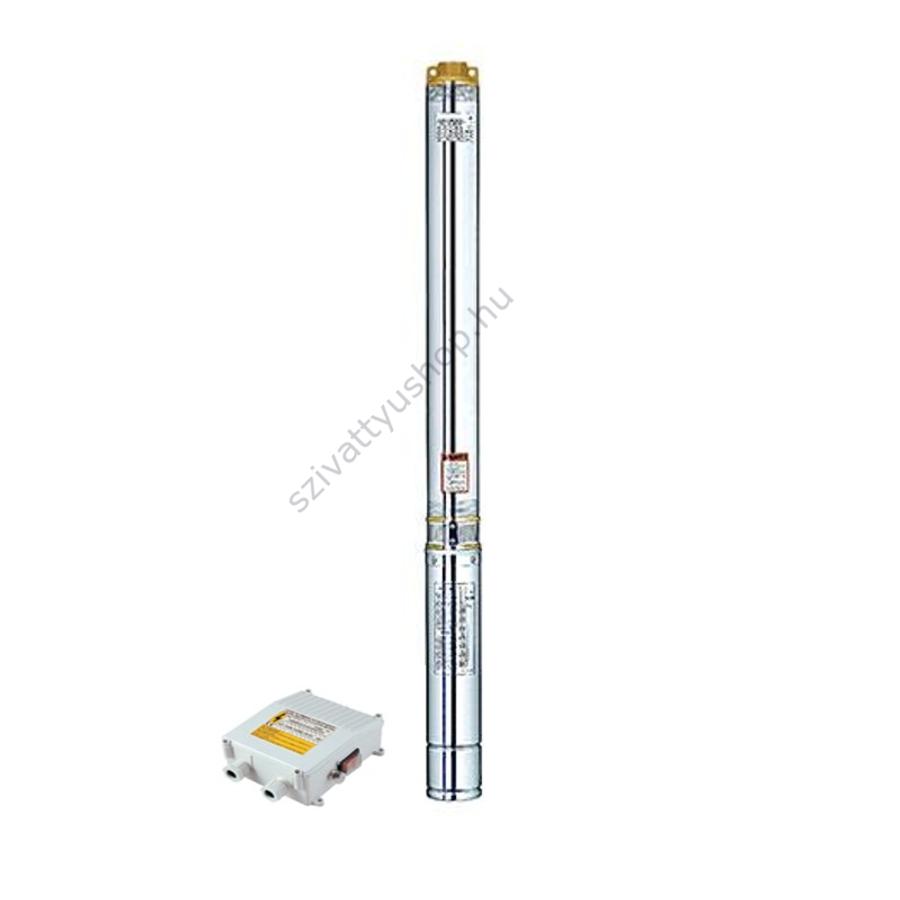

Leo 3 colos többfokozatú mélykúti szivattyú külső kondenzátorral
Magyarországon jól ismert és tartósságuk miatt kedvelt Leo szivattyúk csőbúvár szériájának nagy szállítási teljesítményű változata. Magas nyomása és nagy vízszállítása miatt mélyebb és nagy vízhozamú kutaknál érdemes használni. Számos területen alkalmazható, mint például házi vízellátás fúrt kutakból, öntözőrendszer vízellátása, medence/ciszterna/vízgyűjtők töltése stb. Házi vízellátás esetén akár 50 méteres szintkülönbségnél is képes még hálózati víznyomást biztosítani.
A Leo 3XRm 3.5/24-1.1 felépítése
A szivattyú palástja rozsdamentes acél. Csatlakozója rézötvözet 1 colos belső menetes nyomócsonkkal.
Átmérője 76 mm, így legalább 90 mm-es kútátmérő szükséges telepítéséhez.
A csőszivattyú beépített műanyag visszacsapó szeleppel rendelkezik.
Gyári kábelhossza 20 méteres, mely igény szerint meghosszabbítható. Tartozéka továbbá egy indító doboz, mely tartalmazza a kondenzátort és egy hőkioldót, mely megvédi a szivattyút megszorulás vagy magas áramfelvétel esetén.
Motorja 220-240V-os 50 Hz-es, 1100 Wattos. Olajhűtéses és újratekercselhető.
Tengelytömítése magas kopásállóságú szilícium-karbid csúszógyűrűs tömítés, mely jelentősen növeli élettartamát versenytársaihoz képest.
A hidraulika járókerekei és diffúzorai erősített műanyagból készülnek.
A 3XRm szivattyú telepítése és annak korlátai
Kizárólag tiszta, alkatrészeire kémiailag semleges vízben való használata megengedett.
A szállított közeg hőmérséklete a +35°C-ot nem haladhatja meg.
Minimális kútátmérő 90 mm.
Ásott kútba, tartályba, ciszternába stb. való telepítés esetén köpenyhűtés kialakítása szükséges.
Leeresztése függesztőkötéllel vagy saválló drótkötéllel javasolt.
Telepítési példák:
Házi vízellátás esetén a kútból kifele indulva:
- Leo 3XRm 3.5/24-1.1 csőszivattyú megfelelő függesztéssel ellátva
- 1"-os közcsavarral egy 1"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomokkal pl. KPE cső és KPE idomok
- Öt ágú rézidom (link) felszerelve a felszínen nyomáskapcsolóval és nyomásmérő órával
- Megfelelő méretű hidrofor tartály rákötve az öt ágú rézidomra egy flexibilis csővel vagy egyéb nyomásálló csővel
- Csapok, szűrők
Automata öntözés vízhiány elleni védelemmel (Áramláskapcsolós üzemeltetés) a kútból indulva:
- Leo 3XRm 3.5/24-1.1 csőszivattyú megfelelő függesztéssel ellátva
- 1"-os közcsavarral egy 1"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomokkal pl. KPE cső és KPE idomok
- Áramláskapcsoló a felszínen egy időjárástól védett helyre elhelyezve pl. Pedrollo Easy Small II (link)
- Csapok, szűrők, mágnesszelepek stb.
