Paraméterek
| Max emelőmagasság | 60méter |
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 550 Watt |
| Emelőmagasság | 60-23 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-60 liter/perc |
| Nyomó csatlakozás | 1 col BM |
| Max bemerülési mélység | 20 méter |
| Max folyadék hőmérséklet | 35 °C |
| Szivattyú ház | Rozsdamentes acél |
| Tengely | Rozsdamentes acél |
| Tengelytömítés | Szilicum-karbid |
| Járókerék | Műanyag |
| Kábelhossz | 20 méter |
| Védelem | IPX8 |
| Szigetelési hőosztály | F |
| Súly | 8.9kg |
| Szállított mennyiség 30 méteren (3bar) | 57 liter/perc |
| Szállított mennyiség 40 méteren (4bar) | 50 liter/perc |
| Szállított mennyiség 50 méteren (5bar) | 40 liter/perc |
| Szállított mennyiség 60 méteren (6bar) | 20 liter/perc |
| Termékkatalógus, adatlap |
Leírás

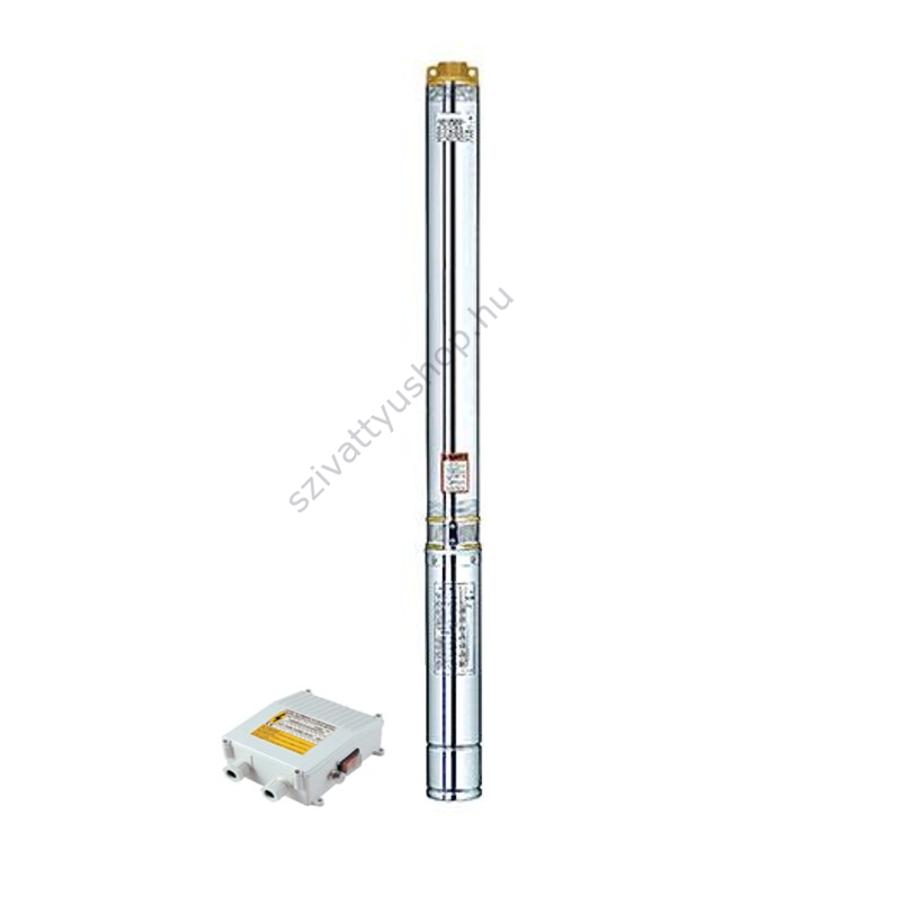

Leo 3 colos többfokozatú mélykúti szivattyúk külső kondenzátorral
Magyarországon jól ismert és tartósságuk miatt kedvelt Leo szivattyúk csőbúvár szériájának közepes szállítási teljesítményű változata. A Leo 3XRm 2.5/16 csőszivattyú modern változata, nagyobb nyomással. Számos területen alkalmazható, mint például házi vízellátás fúrt kutakból, öntözőrendszer ellátása, medence/ciszterna/vízgyűjtők töltése stb.
A Leo 3XRm 3/16-0.55 felépítése
A szivattyú palástja rozsdamentes acél. Csatlakozója rézötvözet 1 colos belső menetes nyomócsonkkal.
Átmérője 76 mm, így legalább 90 mm-es kútátmérő szükséges telepítéséhez.
A csőszivattyú beépített műanyag visszacsapó szeleppel rendelkezik.
Gyári kábelhossza 20 méteres, mely igény szerint meghosszabbítható. Tartozéka továbbá egy indító doboz, mely tartalmazza a kondenzátort és egy hőkioldót, mely megvédi a szivattyút megszorulás vagy magas áramfelvétel esetén.
Motorja 220-240V-os 50 Hz-es. Olajhűtéses és újratekercselhető.
Tengelytömítése magas kopásállóságú szilícium-karbid csúszógyűrűs tömítés, mely jelentősen növeli élettartamát versenytársaihoz képest.
A hidraulika járókerekei és diffúzorai erősített műanyagból készülnek.
A 3XRm szivattyú telepítése és annak korlátai
Kizárólag tiszta, alkatrészeire kémiailag semleges vízben való használata megengedett.
A szállított közeg hőmérséklete a +35°C-ot nem haladhatja meg.
Minimális kútátmérő 90 mm.
Ásott kútba, tartályba, ciszternába stb. való telepítés esetén köpenyhűtés kialakítása szükséges.
Leeresztése függesztőkötéllel vagy saválló drótkötéllel javasolt.
Telepítési példák:
Házi vízellátás esetén maximum 30 méteres szintkülönbségig ajánlott. A kútból kifele indulva az alábbi a sorrend:
- Leo 3XRm 3/16-0.55 csőszivattyú megfelelő függesztéssel ellátva
- 1"-os közcsavarral egy 1"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomokkal pl. KPE cső és KPE idomok
- Öt ágú rézidom (link) felszerelve a felszínen nyomáskapcsolóval és nyomásmérő órával
- Megfelelő méretű hidrofor tartály rákötve az öt ágú rézidomra egy flexibilis csővel vagy egyéb nyomásálló csővel
- Csapok, szűrők
Automata öntözés esetén maximum 20 méteres szintkülönbségig ajánlott. Az alábbi sorrendben telepítendő:
- Leo 3XRm 3/16-0.55 csőszivattyú megfelelő függesztéssel ellátva
- 1"-os közcsavarral egy 1"-os visszacsapó szelep a megfelelő nyomócsővel és a hozzá tartozó idomokkal pl. KPE cső és KPE idomok
- Áramláskapcsoló a felszínen egy időjárástól védett helyre elhelyezve pl. Pedrollo Easy Small II (link)
- Csapok, szűrők, mágnesszelepek stb.
