Paraméterek
| Max emelőmagasság | 58méter |
| Jótállás | 2 év |
| Tartály mérete | 24Liter |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 1100 Watt |
| Emelőmagasság | 55-13m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 5-120 liter/perc |
| Szívó csatlakozás | 1 col BM |
| Nyomó csatlakozás | 1 col BM |
| Max szívómélység | 9 méter |
| Max folyadék hőmérséklet | 40 °C |
| Szivattyú ház | Festett öntvény, menetes csatlakozókkal ellátva ISO 228/1 |
| Tengely | AISI 431 rozsdamentes acél |
| Tengelytömítés | AR-14 Kerámia/Grafit/NBR |
| Járókerék | Noryl |
| Nyomástűrés | 6bar |
| Maximális környezeti hőmérséklet | 40°C |
| Kábelhossz | 1.4 méter |
| Védelem | IPX4 |
| Szigetelési hőosztály | F |
| Termékkatalógus, adatlap | A Pedrollo Hydrofresh FUTURE-JETm 2AX-24CL szivattyújának angol nyelvű adatlapja (Kattintson ide!) |
Leírás

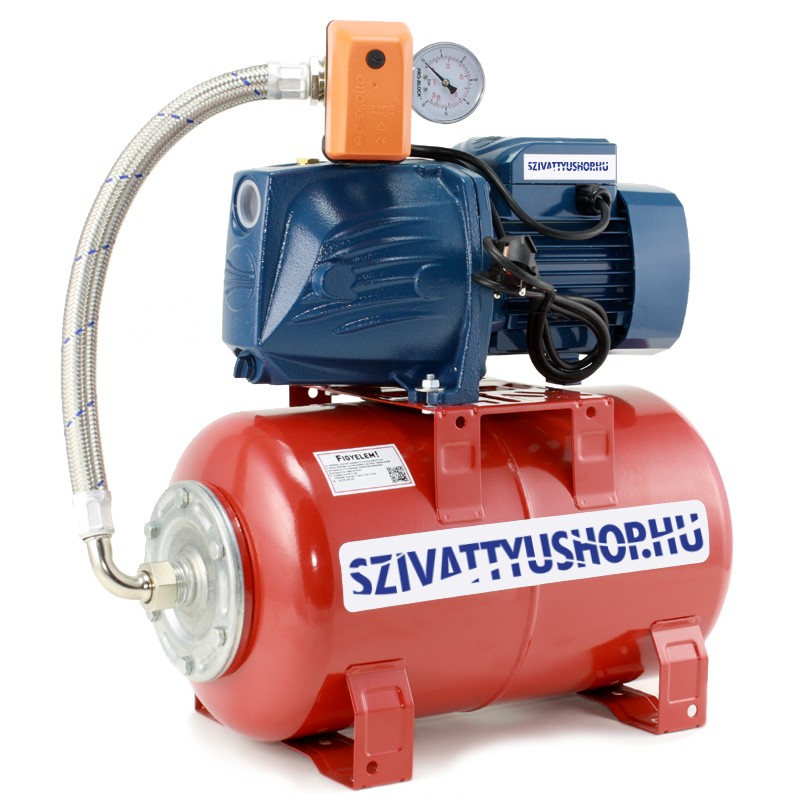

Pedrollo FUTURE-JET házi vízmű 24 literes tartállyal szerelve
A Pedrollo Hydrofresh Future-JETm 2AX-24CL egy újfajta önfelszívó szivattyúval van szerelve. A sok-sok éves tapasztalatból megszületett SUPER-JET rendszernek köszönhetően akár 50%-al hamarabb végez a vízellátási feladatokkal, mely 50%-os energia megtakarítást is eredményez. A vízmű a FUTURE-JET széria legnagyobb nyomású típusával van szerelve, mely alkalmassá teszi nagyobb szintkülönbségeknél vagy távoknál is megfelelő nyomás biztosítására. Számos területen alkalmazható lakossági, közösségi, mezőgazdasági és ipari szektorban egyaránt. pl. Házi vízellátás, öntözőrendszerek, töltési feladatok, ipari vízellátás stb.
A FUTURE-JET vízmű előnyei
- SUPER-JET rendszer: magas hatékonyságú hidraulika, melynek köszönhetően akár 50%-os energia megtakarítás érhető el
- Csökkentett turbulencia, mely stabilabb üzemelést eredményez.
- Jobb teljesítmény/szállítás arány: a hagyományos önfelszívó szivattyúkhoz képest jóval nagyobb mennyiséget szállít
- Motorba épített hővédelem
- Könnyű telepítés és használat
- Csendesebb: ez a típus kb. 10 dB-el (77 dB) csendesebb egy átlagos házi vízellátónál
A szivattyú felépítése
A szivattyúház festett vasöntvény 1"-os szívó és 1"-os nyomócsonkkal, feltöltő és leeresztő csavarokkal ellátva.
Ejektor, diffúzor és járókerék Noryl műanyag.
Motortengelye AISI 431 saválló acél.
Tengelytömítése AR-14 Kerámia/Grafit/NBR.
Csapágyazása 2 db 6203 ZZ.
Beépített kondenzátora 25 μF - 450 VL.
Motorja 220-240V 50Hz 1100W beépített hővédelemmel. S1 típus, folyamatos üzemre képes megfelelő hűtés mellett.
Hidrofor tartálya 24 literes, mely által nagyjából 7-8 literenként indul a készülék.
Nyomáskapcsoló vezérli, mely gyárilag 1,4 baron indít és 2,8 baron állít le. Ez az érték igazítható a felhasználási céloknak megfelelően.
Az egység tartalmaz egy nyomásmérő órát is, melynek segítségével ellenőrizhető a rendszer.
Működési feltételei
Tiszta víz és alkatrészeire kémiailag nem agresszív -10°C és +40°C közötti folyadékok szállítására alkalmas.
Jól szellőzött, az időjárás káros hatásaitól védett helyre telepíthető, melynek hőmérséklete nem haladja meg a +40°C-ot.
Nyomásfokozás esetén a rendszer nyomása nem lépheti át a 6 bart. 6 bar feletti nyomás esetén a szivattyúház elrepedhet.
Felszívás esetén lábszelep szükséges, míg ráfolyás/nyomásfokozás esetén egy visszacsapó szelep a szívócsonkra.
A készülék a szívócsonktól számítva 9 méterig képes felszívni.
Mivel a hagyományos nyomáskapcsolók csak vezérlik a vízművet és nem védik, ezért az alábbi megoldásokat javasoljuk vízhiány elleni védelmére:
- Italtecnica SPIN szárazon futás elleni védelem (link)
- FSG2-D901 nyomáskapcsolóval való szerelése kérhető kollégáinktól. Ez a nyomáskapcsoló tartalmazza a vízhiány elleni védelmet.
- Szakember segítségével egy külső úszókapcsoló beszerelése a vízvételi helyre, ha annak adottságai engedik
Telepítési példa
Vízvételi helyből való felszívás esetén:
- Legalább 1"-os lábszelep: javasolt típus hosszútávra az EUROPA lábszelep 1" (link)
- Szívóoldali cső, mely egyik végére felszereljük a lábszelepet és a másik végét csatlakoztatjuk a szivattyú szívócsonkjához a megfelelő idomokkal. A szívóoldali csőnek vákuumállónak kell lennie. pl. 32-es vagy 40-es KPE cső, spirál erősítésűnél legalább 1"-os tömlő
- Csatlakoztassuk a nyomóoldalt majd töltsük fel a szivattyúházat vízzel. 2-3 méternél mélyebbről való felszívás esetén a szívócsövet is.
- Nyissunk meg egy csapot minimálisan és indítsuk el a vízművet. Várjuk meg, míg kilégtelenedik a rendszer. Amennyiben nem sikerül felszívnia a vizet, ismételjük meg a 3. pontban leírtakat és ellenőrizzük a szívóoldali tömítéseket.
- Légtelenítés után a rendszerünk üzemkész.
Esetleges hibák és javításuk
- A vízmű nem szívja fel a vizet
Ellenőrizze a szívóoldal tömítéseit, nem-e szív fals levegőt. Töltse fel a szivattyúházat vízzel. - Elzárt csapoknál is kapcsolgat
Szivárgás vagy felakadt visszacsapó szelep lehet a rendszerben. - Nagyon sűrűn kapcsolgat
Valószínűleg a tartályban nincs elég levegő vagy kilyukadt annak membránja. Légnyomás beállítás vagy gumimembrán csere megoldja a problémát. - Nem kapcsol ki
Nyomáskapcsoló mehetett tönkre vagy rövidebb szárazon futás volt és megsérült a szivattyú hidraulikája.
